玻璃鋼風機的種類及參數含義

相信大家對于玻璃鋼風機已經不陌生了，那么你知道關于玻璃鋼風機的種類和玻璃鋼風機的型號意義嗎？玻璃鋼風機可根據其參數的不同分為：離心式、軸流式、單級風機、兩級風機、單側進分、雙側進風、低壓風機、中壓風機、高壓風機等多種類，型號所代表的意義可根據數字的不同區分。

①根據風在葉輪內的流向： 離心式（風在葉輪內沿徑向流出葉輪）

軸流式（風在葉輪內沿軸向流出葉輪）

②根據葉輪數目不同： 單級風機（只有一個葉輪）

 兩級風機（同一軸上裝有兩個葉輪）

③根據葉輪進風口數目不同： 單側進分(只有一個進風口)

 雙側進風口（葉輪有兩個進風口）

④根據風機風壓大小： 低壓風機（全壓小于1000Pa）

 中壓風機（全壓在1000-3000Pa）

高壓風機（全壓在3000-15000Pa）

⑤根據風機用途不同： 主要通風機（負責全礦井或某一區域的通風任務）

局部通風機（負責掘進工作面或加強采煤工作面通風）

 P=出口壓力：進口壓力 P<1.1     通風機 1.1<p<4   鼓風機 p>4       壓縮風機

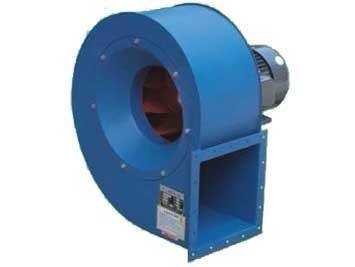

 1、離心式風機

離心風機型號的意義：由基本型號和補充型號所組成。 如果風機的基本型號相同， 而用途不同時， 為方便區別， 在基本型號前加“G”或“Y”等符號。 “G”表示送風機（鼓風機） “Y”表示引風機。補充型號由兩位數字組成。 第一位數字表示風機進口吸入型式， 以“0”、 “1 ”、 “2”表示， 其中“0”代表雙吸風機； “1 ”代表單吸風機； “2”代表兩級串聯風機。

第二位數字代表設計序號。 風機型號完整的表示方法就包括： 名稱、 型號、 機號、 傳動方式、 旋轉方向、 出口位置等部分。 例如：W9-26№16D

第一個位置代表風機的用途W高溫 F防腐 B防爆 ...

第二個位置代表風機的壓力特征 9高壓 8高壓 6中壓 5中壓 4低壓 3低壓

第三個位置連接符號

第四個位置，代表風機的壓力與風量的特征比值72大風量 68中風量 26低風量 19小風量 12 小風量 第五個位置 數學符號

第六個位置 代表風機葉輪直徑 16葉輪直徑1.6米  12葉輪直徑1.2米 10葉輪直徑1.0米

4-72 No5A

風機型號：4-72   4代表壓力系數，72代表風量系數

No 是幾號的意思   5代表葉輪直徑（500mm）A 傳動方式  電機與風機直連 離心風機的型號， 由基本型號和補充型號所組成。 2、軸流式風機

軸流風機型號200FZY4-D：200是風機的型號(一般是指風葉的直徑),YZFZ中的F-風機,Z-軸流式風機,Y-圓筒式.4-電機的性能參數序號(一般是指電機的轉速)也就是我們常說的4極電機.
